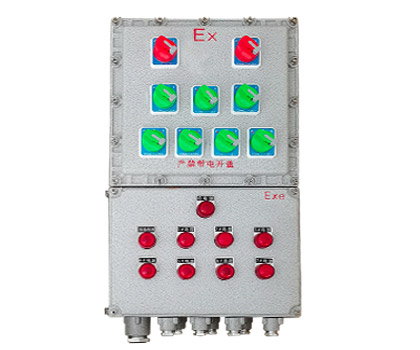

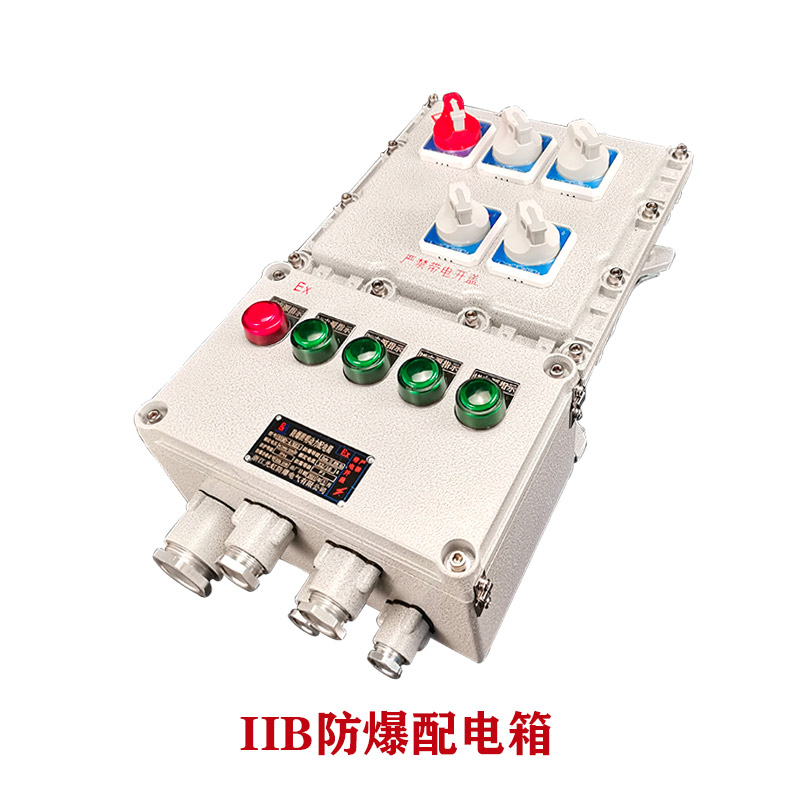

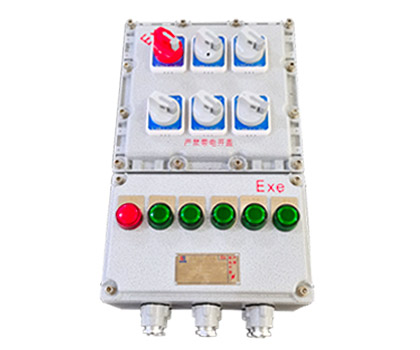

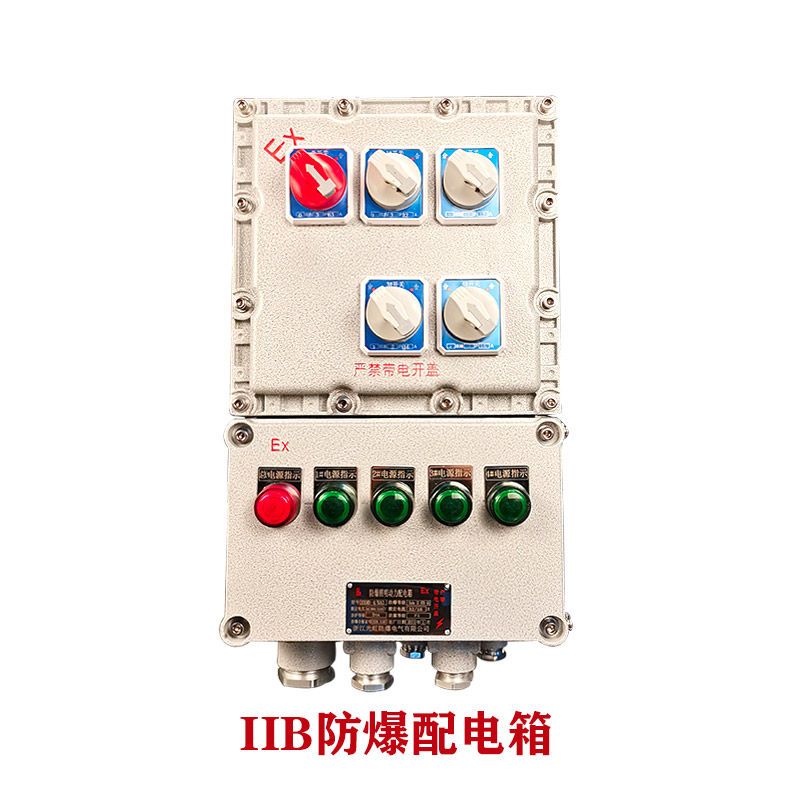

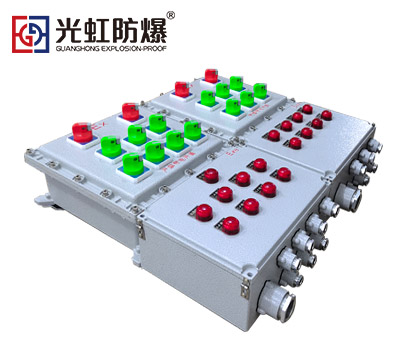

BXM(D)多回路铝合金防爆配电箱

壳体采用铝合金铸造成型,表面粉末静电喷塑内装高分段小型断路器或塑壳断路器,有DZ47IC65DZ158NM1CM1等;产品采用复合型,开关箱采用隔爆型结构 母线箱及出线箱采用增安型结构,腔体均设有密封圈,具有良好的防水 防尘功能;可定制1、2、3、4、5、6、7、8、9回路等,可选择是不是带总开关,电压是220V、380V

型号 : BXMD-K
品牌 : 光虹
价格 : ¥电仪
尺寸 : 非标定制
BXM-7K63XG防爆照明配电箱产品简介:

ZL102铝合金材质防爆配电箱,拼凑型防爆配电箱用于交流50Hz、额定电压220或380V的线路中,用于控制三相异步电动机的起动、停止,也可用于远距离控制电动机,具有过载、短路保护功能。

1、BXM-7K63XG防爆照明配电箱用途

BXM(D)系列防爆照明(动力)配电箱(以下简称配电箱),适用于II类B级或C级,T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区,用于交流50Hz、额定电压220或380V的线路中,用于控制三相异步电动机的起动、停止,也可用于远距离控制电动机,具有过载、短路保护功能。

BXM-7K63XG防爆照明配电箱工作条件

a.海拔不超过2000m;

b. 周围空气温度不高于+40℃,不低于-5℃,24小时内平均值不超过+35℃;

c.周围空气相对湿度不超过95%(+25℃);

d.在无破坏绝缘的气体或蒸气的环境中;

e.污染等级:3级;

f.安装类别:II、III类;

g. 用于户外的配电箱,太阳最大辐射1120W/㎡,降雨强度6mm/min;

h.无显著摇动和剧烈的冲击振动的地方;

2、BXM-7K63XG防爆照明配电箱结构与特点

本配电箱是按照GB3836.1-2000《爆炸性气体环境用电气设备 第一部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第二部分:隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备 第三部分:增安型“e”》标准设计制造,经国家指定检验机关检验合格,并颁发防爆合格证。

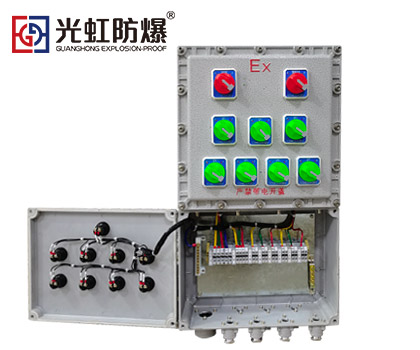

A、外壳采用铸铝合金压铸成型,表面喷塑。主腔采用隔爆型结构,接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、Ex防爆控制按钮、Ex防爆信号灯等。配电箱采用模块化设计,各种回路可以自由组合,电器元件选型可由用户而定,其结构紧凑、外形美观。进出线采用钢管或电缆布线均可,进出线口方向可由用户要求而定。

B、非标配电箱:外壳采用钢板焊接成型,表面喷塑。分主腔和接线腔,均采用隔爆型结构,内可选装高分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件,通过操作壳盖上的手柄实现分合,动作性能可靠,并设有分合显示信号灯。进出线采用钢管或电缆布线均可,进出线口方向及内部元件可由用户要求而定。其它材料及外形均可根据用户要求订制。
